¥15,400
*Tax included.
*Shipping fee is not included.More information
*This item can be shipped outside of Japan.
FLASH 関西回路線図 iPhone 13 Pro ケース
(撮影中につき、写真は12Proを使用しています)
※ 受注順に出荷させていただきます。1週間ほどお待ちいただく可能性があります。
Preparation: around 1week + Overseas Delivery
(Delivery Date depends on the shipping way)
Qi(ワイヤレス給電)の発熱が高熱になる場合、クリア樹脂が劣化する恐れがあります。配線パターンの金属が干渉しQiで充電できない場合がありますのでライトニングケーブルでの充電を推奨します。MagSafeが使えるか不明です。
There is a possibility that clear resin will deteriorate depending on high temperatures if the heat generation of wireless charging feature rises. We recommend you using a lightning cable.

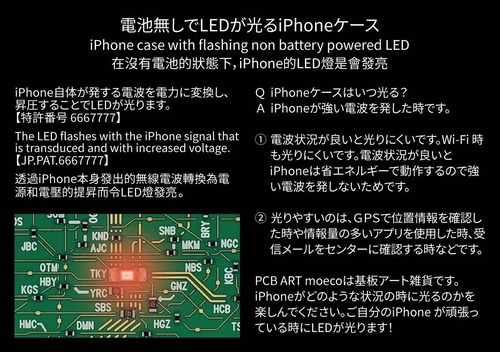

FLASH 関西回路線図 iPhone ケースは、電池無しで大阪駅に実装した赤色LED1個が光ります。iPhone自身が発する電波を電力に変換し、昇圧することでLEDが光ります。通常時は光らず、強い電波を発した時に光ります。iPhoneの電波で光るためランダムで光ります。情報量の多いグーグルマップやアプリを使用した時や、エレベータや地下街でiPhoneが位置情報を探している時などに光りやすいです。
光る仕組みは、基板の裏面にあるアンテナ回路が、iPhoneが発する微弱な電波をキャッチし、基板の表に回ります。表面には増幅回路が組まれており、電圧と電流を高めてLEDを光らせています。電池無しでLEDが光る回路は2020年に特許を取得しました(特許番号6667777)。
基板CADでデザインをしなければ基板は出来ません。基板CADはデザインソフトではないためマウスで一つ一つ線を引いていきます。細い線で0.1mmの配線パターンで緻密にデザインされています。色は、金(金メッキ)、基板用インク(全体 緑、黒、白)、基板用インク(駅表示 白、黒)の3色のみを使用しています。表面のデザインを保ちながら、基板の表面と裏面で「電池無しでLEDが光る回路」を配線しています。
大阪駅に2mmの赤色LED、主要駅12駅に2mmの抵抗器、乗降客の多い駅26駅に1.6mmの抵抗器、PCB ART moecoの工場がある江坂駅に1.6mmのコンデンサ、その他乗換駅166駅に1mmの電子部品を実装しております。電子部品は合計206駅に実装しています。
西は西明石駅、南は和歌山市駅まで、東エリアは大宮駅、三重県の亀山駅まで網羅。大阪湾には大型船が浮かんでいます。鉄道駅の名称は白シルク3文字で表現しています(例:OSK 大阪)。
電子部品を実装後、実装部品を保護するためにクリーンルーム(クラス1000)で人の手により表面張力で樹脂がいっぱいになるまで1個1個樹脂でコーティングし、手作業で部品に付いた気泡や樹脂表面の埃を取り除きます。日本で設計、製造しており、全ての商品はRoHS対応品(鉛不使用商品)です。基板は金メッキ処理をしています。ギフトボックス梱包でギフトにもお使いいただけます。
iPhone 13 ProケースとiPhone 13 Pro Maxケースの素材は、TPU(熱可塑性ポリウレタン)素材を採用しています。TPU は、ゴムのようなしなやかな弾力性と硬質プラスチックのような強靭さを合わせ持つ高分子化合物です。ケースにはストラップホールが付いています。
<受賞歴 雑貨事業のみ>
2015年 経済産業省 The Wonder 500 認定
2015年 大阪ギフトショー秋 新製品コンテスト大賞
2017年 大阪府「大阪製ブランド」優秀優良製品
2019年 東京ギフトショー秋 新製品コンテスト大賞
■製品仕様
FLASH 関西回路線図 基板アート iPhone 13 Proケース
価格 :14,000円(税別)
カラー :緑・黒・白
サイズ :151.5mm×77mm×12.5mm(カメラレンズ部)
重さ :50g
使用電子部品:LED(1点)、抵抗(180点)、ダイオード(12点)、コンデンサ(13点)
PCB ART moeco 日本語&ENGLISH
https://www.youtube.com/watch?v=OXEHW9eEW1Y
PCB ART moeco 中文
https://www.youtube.com/watch?v=fmRiLgpMb8Q
moeco製造工程ムービー 日本語版
https://youtu.be/6BE2AiSPwRE
